MEMORIA DESCRIPTIVA
Dispositivo de cierre hermético para botes de bebida que consiste en
un sistema de cierre con una pieza o tapa inferior (Figura 3:1) que va embutida en la
abertura del bote o lata (Figura 4:3) y otra pieza o tapa superior móvil sobre la tapa
inferior que cierra herméticamente el bote (Figura 3:2). La pieza superior se encaja en
la pieza inferior mediante un mecanismo de cierre hermético que garantiza la estanquidad
completa del recipiente e impide la salida de los gases y líquidos del interior del
envase. Unos precintos laterales aseguran la pieza superior sobre la pieza inferior al
mismo tiempo que garantizan que no haya sido manipulado. Una pieza elástica une ambas
piezas entre si por la parte posterior de la tapa.
La pieza superior esta situado lo más cerca posible, a unos 3 mm., del
borde del bote con objeto de facilitar mejor beber la bebida (Figura 1,2). La tapa tiene
una altura ligeramente por encima del borde del bote de manera que se puede apilar los
botes uno encima de otro sin que la pieza superior toque el borde inferior del envase
superior (Figura 1,17). La altura ligeramente por encima del borde así como la forma
alargada que sigue el contorno del agujero del bote son las formas más idóneas para
poder beber del bote por medio de la tapa. El tamaño de la tapa es el mínimo para que se
pueda sostener fijamente sobre el bote y disponga de los mecanismos herméticos de cierre
interiores. La tapa superior podrá ser ligeramente mayor y sobresalir algo más por
encima del borde. No obstante, para los botes de bebidas actuales en el mercado, la altura
total de la tapa sobre la tapa superior del bote no deberá ser inferior a 5 mm., y por
otro lado, para que no interfiera con el apilamiento, no debe de sobrepasar de 7 mm. y
estar a 3 mm. del borde. La tapa podrá tener diferentes formas, ser más ancha o
estrecha, pero los dispositivos de cierre hermético con el sistema de acople de las
piezas entre sí no variarán. La pieza superior e inferior se ensanchan ligeramente por
el otro extremo posterior de la tapa (Figura 5:4) para poder alojar una pieza elástica
(Figura 5:5) que une ambas tapas y sirve también para que la tapa superior retroceda
hacia atrás en el momento de abrir la tapa. La caja donde se aloja la pieza elástica va
por detrás del cierre hermético de las dos tapas, la pieza elástica no compromete la

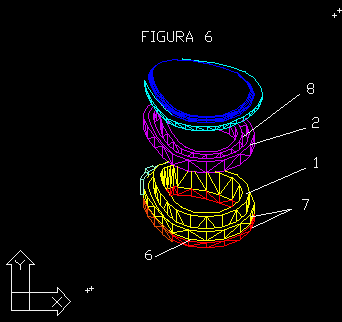

estanquidad del dispositivo de cierre hermético interior. Los bordes de la tapa inferior
que están por debajo de la abertura del bote tienen un acanaladura donde va embutida la
abertura del bote (Figura 6:6). Los bordes de la tapa inferior sujetan la tapa sobre el
bote por arriba y por debajo (Figura 6:7) de la propia tapa del bote. Asimismo, su misión
es cerrar la parte exterior de la tapa superior (Figura 6:2) sobre los bordes de la tapa
inferior mediante los precintos. La tapa superior se encaja en la parte inferior (Figura
6:1) por una acanaladura (Figura 6:8) en el interior de la tapa superior que lleva en su
extremo el dispositivo de cierre hermético.
En las Figura 13 se pueden ver los alzados, en la Figura 14 el perfil,
y finalmente, en la Figura 15 la planta de toda la tapa con las lineas ocultas en trazos.
La Figura 16 es un corte de la tapa entera. En la Figura 17, se observa que el apilamiento
de dos botes no se ve afectado por la tapa.
Para abrir la tapa y poder beber del bote a través de la abertura de
la tapa inferior (Figura 7:10), se empuja hacia arriba la tapa superior por la pestaña de
su extremo (Figura 7:9), a la vez que se rajan los precintos laterales. En cuanto empiezan
a ejercer fuerza las piezas elásticas posteriores, la tapa superior retrocede por si
mismo hasta que casi se apoya sobre el otro borde opuesto del bote, dejando al descubierto
la abertura o salida de la bebida de la tapa inferior, la cual se comunica con el interior
del envase por el centro hueco de la tapa inferior. Para cerrarla, se realiza la
operación contraria, asegurándose el cierre hermético en cuanto han enganchado las dos
tapas entre sí.
El dispositivo de cierre hermético (Figura 8: sección del mismo, con
las distintas partes anteriormente descritas) tiene una forma redondea en el extremo de la
pieza inferior (Figura 9:11), y a cada lado un ensanchamiento (Figura 9:12) seguido de un
ligero estrechamiento(Figura 9:13) cuya disposición, formando una caja, es idéntica a la
tapa superior (Figura 10) y encajan perfectamente entre sí con un cierre estanco.
Actualmente, los dispositivos de cierre similares no son lo suficientemente herméticos
como para guardar la presión de una bebida gaseosa en el interior del envase ya que solo
cierran herméticamente por uno de los lados de la tapa. Necesitan por ello de un cierre
adicional de rosca para cerrar herméticamente la boca superior del envase sobre la tapa.
Para realizar el cierre con enganche en estos dispositivos, cuando se cierra el envase, la
tapa dispone de un realce en forma de anillo alrededor que encaja perfectamente por debajo
de otro realce en anillo complementario por debajo, cuyos grosores no sobrepasan del mm.
La elasticidad del plástico hace que se pueda comprimir un realce sobre otro, al
deslizarse por encima en el momento del cierre, y enganche, con el resultado final de que
se dispone el realce en anillo del envase por encima del realce de la tapa. En otro cierre
similar más hermético, un realce en anillo de una pieza se aloja dentro de un surco
complementario en el medio de la otra pieza de la tapa. En el nuevo dispositivo, el envase
se cierra por ambos lados del extremo de la parte inferior del envase (Figura 9: A y B)
con una caja de cierre entera mucho más hermética, donde se engancha y encaja
perfectamente un extremo de la tapa dentro de otra. Al cerrar la tapa superior, el extremo
de la parte ancha redondeada de la tapa inferior se fuerza a través del estrechamiento de
la caja de la tapa superior (Figura 11:14) para alojarse finalmente en el ensanchamiento
de la caja superior (Figura 11:15), asegurándose el cierre por ambos lados (Figura 9: A y
B). El extremo redondeado facilita el avance y el deslizamiento del extremo de cierre
inferior dentro de la caja de cierre en la tapa superior al mismo tiempo que la superficie
redondeada dispone de mayor superficie de cierre que la rectangular. Debido a la
elasticidad así como el grosor del plástico, se comprimen los respectivos bordes y se
consigue encajar herméticamente la tapa superior sobre la tapa inferior. Los precintos
solo necesitan garantizar que la tapa no haya sido manipulada y abierta, sin necesidad de
realizar presión con una rosca sobre la boca del envase. Los precintos consisten en
cintas finas y delgadas de plástico que están selladas con calor sobre la tapa superior
y los bordes de la tapa inferior en los laterales de ambas tapas.
Los ensanchamientos y estrechamientos de la caja superior así como de
la tapa inferior del dispositivo de cierre podrán ser más pronunciados, ser más anchos
y curvos, si se utilizan plásticos más flexibles y menos duros (Figura 12). Asimismo,
cuando esté cerrado, podrá tener un espacio de holgura entre ambos extremos de las
laterales de las tapas, con lo cual se podrá cerrar la tapa si se adhieren sustancias no
gaseosas sobre los mismos que dificulten el cierre (Figura 12).
La ventaja de la tapa con cierre hermético sobre los sistemas de
abertura actuales de los botes de bebida viene de su comodidad. Una vez abierto el envase
se puede volver a cerrar herméticamente sin que se desgasifique la bebida. Actualmente,
la abertura del bote va incluida en el propio envase ya que son del mismo material que la
tapa del bote, normalmente de aluminio. Se abren por medio de una anilla móvil que va
rematada sobre la tapa. Para abrir este tipo de sistema de cierre, se levanta esta pieza
móvil, se hace palanca sobre la abertura, se separa la tapita de la abertura del envase
de la propia tapa del envase, y a continuación, se empuja la tapita al interior del
envase. Finalmente, la anilla móvil que hace de palanca se vuelve a poner a su posición
original. El inconveniente de este tipo de abertura es que, aunque garantiza un cierre
hermético del envase, no se puede volver a cerrar, y además, es más difícil de verter
y beber, puesto que la tapa del bote está por debajo del borde del bote. Por otro lado,
es menos higiénico: el líquido se suele quedar en la acanaladura de la propia tapa del
bote. Cuando se lleva el bote abierto en el sistema de abertura con anilla, se puede
volcar y derramar la bebida, mientras que con la tapa cerrada, se puede llevar
cómodamente sin preocuparse de que se caiga la bebida por fuera del bote. La tapa de
plástico con el dispositivo de cierre hermético es más cómodo de manejar, se bebe
mejor, se puede cerrar herméticamente el bote, llevar mejor, y contamina menos el medio
ambiente, al haber menos aluminio en el bote sobre todo si lleva un plástico reciclable o
biodegradable. El aluminio es el material más caro del envase y es el que hace que
encarezca este tipo de envase sobre otros envases. Con la tapa con dispositivo de cierre
hermético el bote de bebidas se podrá volver a rellenar con otra bebida, una vez que se
ha vaciado. Por consiguiente, el bote con la tapa de cierre hermético podrá ser
reutilizable. Las tapas de cierre hermético podrán llevar todo tipo de diseños y
logotipos de la empresa de bebidas, incluso con promociones en la tapa superior, mientras
que las tapas actuales de aluminio no pueden llevar nada en la anilla de aluminio
remachado.
La tapa de cierre hermético es fácil de fabricar por moldes de
inyección. Después de realizar el corte del agujero del bote, la pieza restante de
aluminio podrá volverse a reciclar. La tapa con cierre hermético se fija a presión
embutida en el agujero de la tapa del bote. Su coste de fabricación no es mayor, o
incluso en grandes tiradas podrá ser menor, que el actual sistema de abertura de los
botes de bebida con la anilla de aluminio. Y además, tiene todas las ventajas antes
mencionados de comodidad de manejo a la hora de beber y llevar la bebida, cierre
hermético, higiene, menos contaminación, etc.
REIVINDICACIONES
1. Dispositivo de cierre hermético para botes de bebida caracterizado
porque el sistema de cierre de la tapa sobre el bote tiene una pieza o tapa inferior que
va embutida en la abertura del bote y otra pieza o tapa superior móvil sobre la misma
sujeta por una pieza elástica posterior en cuyo interior de la tapa tiene un dispositivo
de cierre hermético estanco que impide la salida de gases y líquidos del interior del
envase.
2. Dispositivo de cierre hermético para botes de bebida caracterizado
según reivindicaciones anteriores porque la pieza superior esta situado lo más cerca
posible, a unos 3 mm. del borde del bote, con una altura máxima de unos 7 mm. de la tapa
de aluminio del bote de bebidas normal, de manera que se pueda apilar un bote encima de
otro, sin que la pieza superior toque el borde inferior del envase superior. La tapa será
alargada siguiendo el contorno del agujero del bote con una altura mínima de unos 5 mm.
Los bordes de la tapa inferior situados por debajo de la abertura del bote tienen una
acanaladura por donde va sujeta y embutida la tapa al bote. Los bordes de la tapa inferior
por arriba y por debajo de la tapa de aluminio sujetan la tapa al bote. La tapa superior
encaja en la tapa inferior por medio de una acanaladura en el interior de la tapa superior
que lleva en su extremo superior el dispositivo de cierre hermético. Los precintos
laterales que consisten en cintas finas y delgadas de plástico selladas con calor en los
laterales y a cada lado de las dos piezas aseguran la pieza superior sobre la pieza
inferior. Una vez abierto la tapa superior mediante la pestaña en su extremo anterior, y
rajados los precintos, la tapa inferior se comunica con el interior del envase por el
centro hueco de la tapa inferior que da salida a la bebida por la abertura de la tapa
inferior.
3. Dispositivo de cierre hermético para botes de bebida caracterizado
según reivindicaciones anteriores porque la pieza superior e inferior podrán estar
ligeramente ensanchados por el extremo posterior de la tapa para situar una pieza
elástica que une ambas tapas y sirve también para que la tapa superior retroceda hacia
atrás, cuando se abra la tapa superior. La caja donde se aloja la pieza elástica va en
el ensanchamiento posterior de la tapa por detrás del cierre hermético de las dos tapas.
La tapa podrá tener distintas formas, ser más ancha o estrecha, podrá llevar un
logotipo o publicidad sobre la tapa superior, sin que varíe por ello el sistema de cierre
de la tapa sobre el bote ni los dispositivos internos de cierre hermético.
4. Dispositivo de cierre hermético para botes de bebida caracterizado
según reivindicaciones anteriores porque el extremo superior del cierre hermético tiene
la pieza inferior una forma redondeada a cada lado un ensanchamiento seguido por un ligero
estrechamiento, cuya disposición forma un caja con la tapa superior, es idéntica entre
sí, y encajan perfectamente un extremo de la tapa dentro del otro. Al cerrar la tapa
superior, el extremo de la parte redondeada de la tapa inferior se fuerza a través del
estrechamiento de la caja superior, hasta alojarse finalmente en el ensanchamiento de la
caja superior, asegurándose el cierre hermético por ambos lados del dispositivo de
cierre hermético. La propia elasticidad así como el grosor del plástico permite que se
compriman los respectivos bordes por lo que se consigue cerrar con un cierre hermético y
estanco la tapa superior sobre la tapa inferior.
5. Dispositivo de cierre hermético para botes de bebida caracterizado
según reivindicacion anterior porque los ensanchamientos y estrechamientos de la caja
superior así como del tapa inferior del dispositivo de cierre podrá podrán ser más
pronunciados, ser más anchos y curvos. Asimismo, cuando esté cerrado la tapa de cierre
hermético, podrá llevar un espacio con cierta holgura entre ambos extremos en los
laterales de ambas tapas, con lo cual se podrá cerrar la tapa si se adhieren sustancias
no gaseosas sobre los mismos que dificulten el cierre.
